小模數蝸桿旋風銑床CY126
發表時間：2021-08-09 閱讀次數：3020
概述：

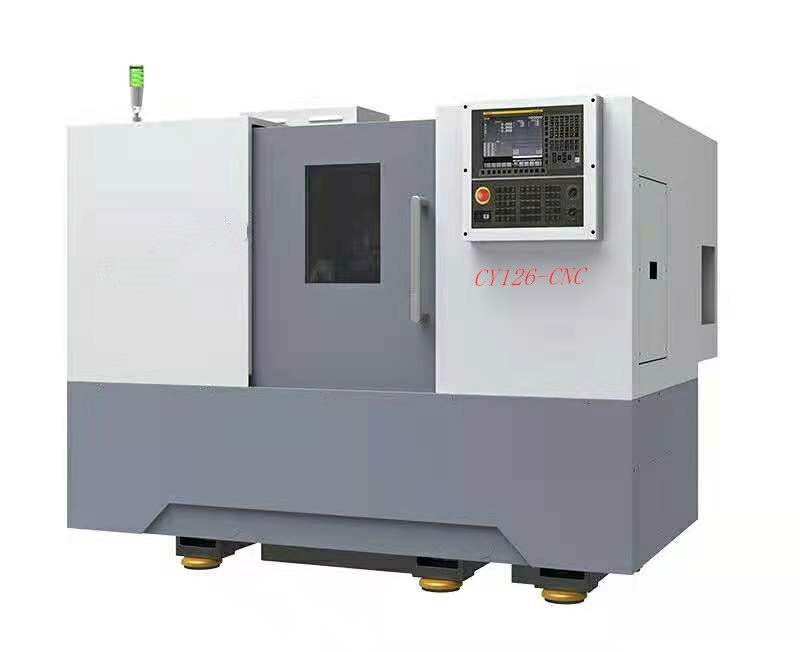

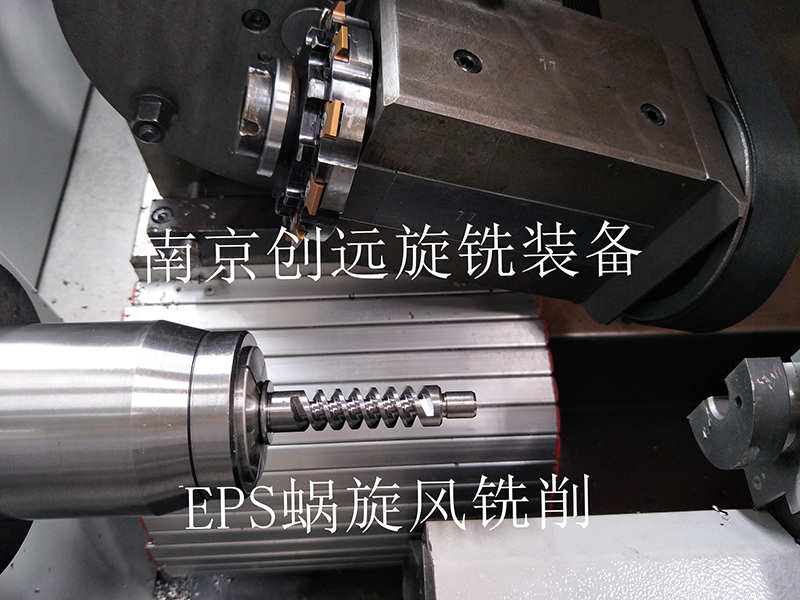

CY-126CNC數控蝸桿旋風銑床是我公司針對小模數蝸桿軸加工而開發的專用高效數控機床。機床采用斜床身結構，旋風銑頭沿45°斜面床身導軌作縱向運動，尾架可根據工件不同長度在尾架導軌上縱向移動。機床為CNC控制，可控制四軸三聯動完成各種螺紋加工。機床采用成型刀具高速旋風銑削外螺紋，比傳統加工效率提高5-10倍以上，旋銑切削力小，零件變形小，加工后的零件具有高精度和高表面光潔度。
應用：
適用于汽車、醫療器械、微電機、電動工具、漁具、儀器儀表、機床、減速機、建筑機械等行業的左、右旋蝸桿和螺紋的大批量加工。

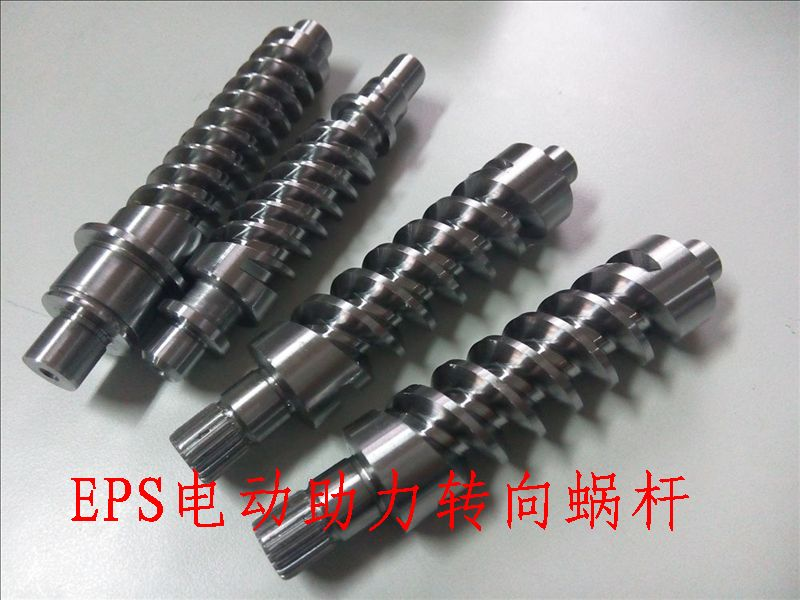

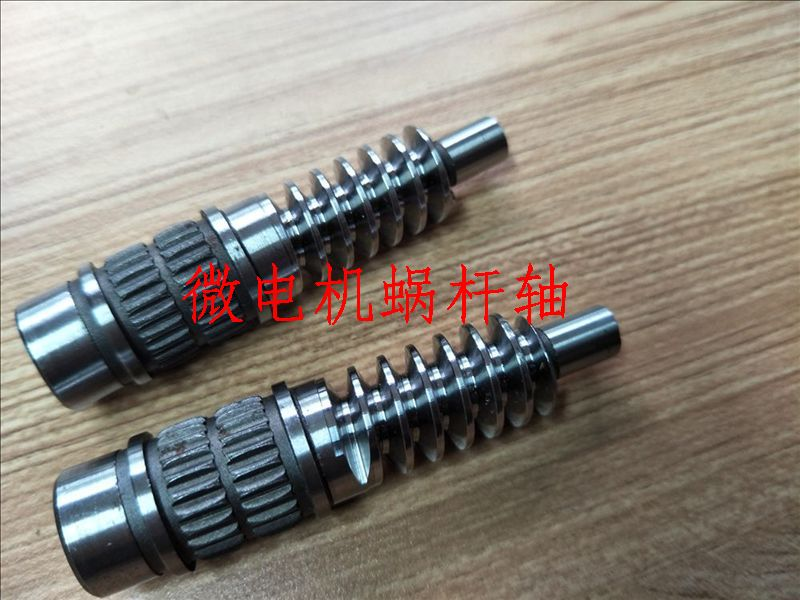

CY-126CNC數控蝸桿旋風銑床可作為EPS電動助力轉向蝸桿專用機床，亦可作為各類微電機馬達（如雨刮器、搖窗機、調節座椅電機）蝸桿軸專用機床，其加工精度（不含齒形精度）可達6級。
特點：
■機床系統實現X、Z、C軸3聯動。加工參數全數控化，任意蝸桿頭數、起止位置、導程、切削進給量、轉速、去毛刺方式、只需在面板通過菜單調節即可，方便快捷。
■利用成型刀具工件齒頂可頂切外圓及左右齒頂圓弧，直接在銑削螺紋時同步完成。
■螺紋出口處鋒利毛刺利用盤銑刀的頂部橫刃，由程序參數控制（4軸聯動）可自動漸開線銑平。
■蝸桿旋風銑床刀具形式保證加工精度
采用整體硬質合金帶涂層刀具，刀具的鏟背后角采用了等截面型設計，每次只要保證將前刀面磨去相同的厚度就可以保證銑削出的形狀相同，以保證齒形精確。
■機床采用液壓精密彈性夾頭，保證蝸桿跳動精度5um；機床設計了螺旋升角精密調整機構，每次調整角度可精確到±5〃；可選配精密的“C”型硬質合金穩定套以保證高精蝸桿及螺紋的加工。
■蝸桿旋風銑床加工精度達到7級，表面粗糙度Ra 0.5--0.8

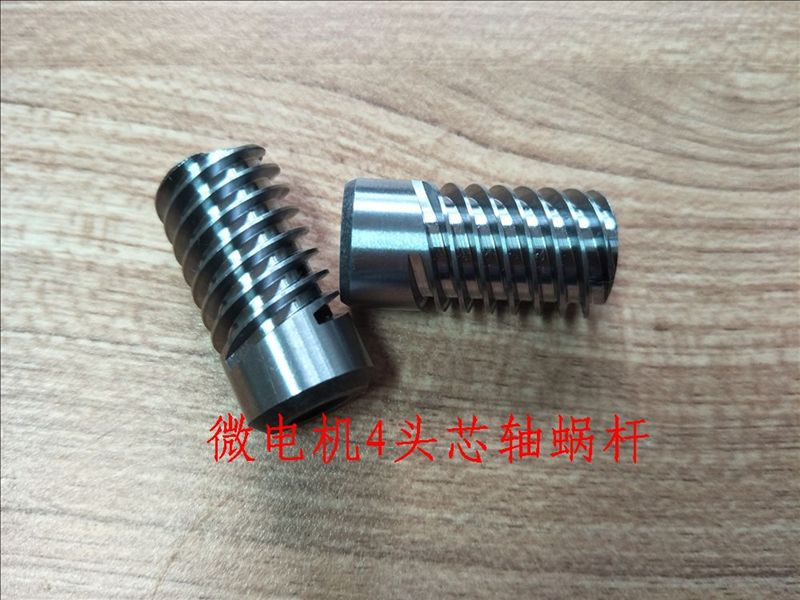

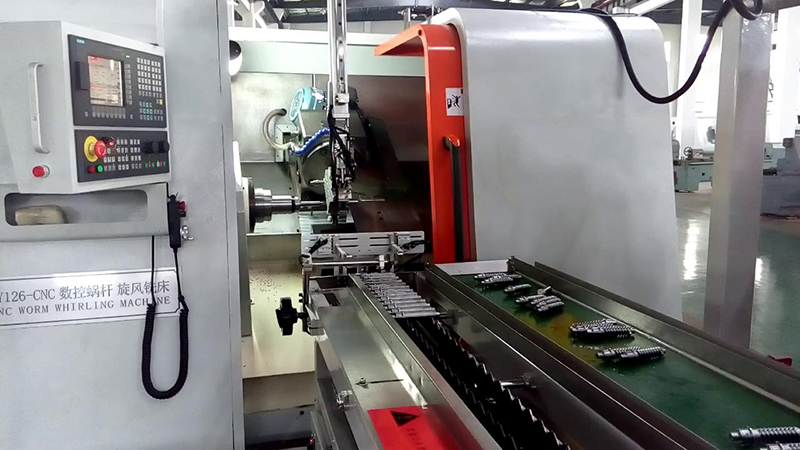

案例產品：
