螺桿泵定子模芯旋風銑床
發表時間：2021-09-22 閱讀次數：2106
CYL200數控螺旋轉子旋風銑床

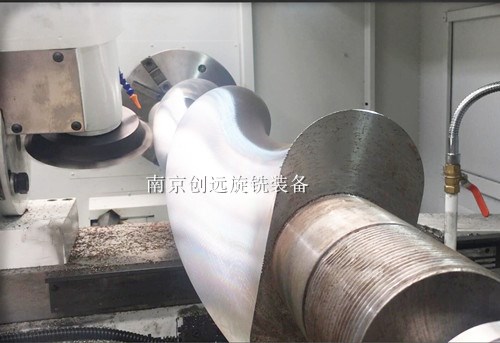

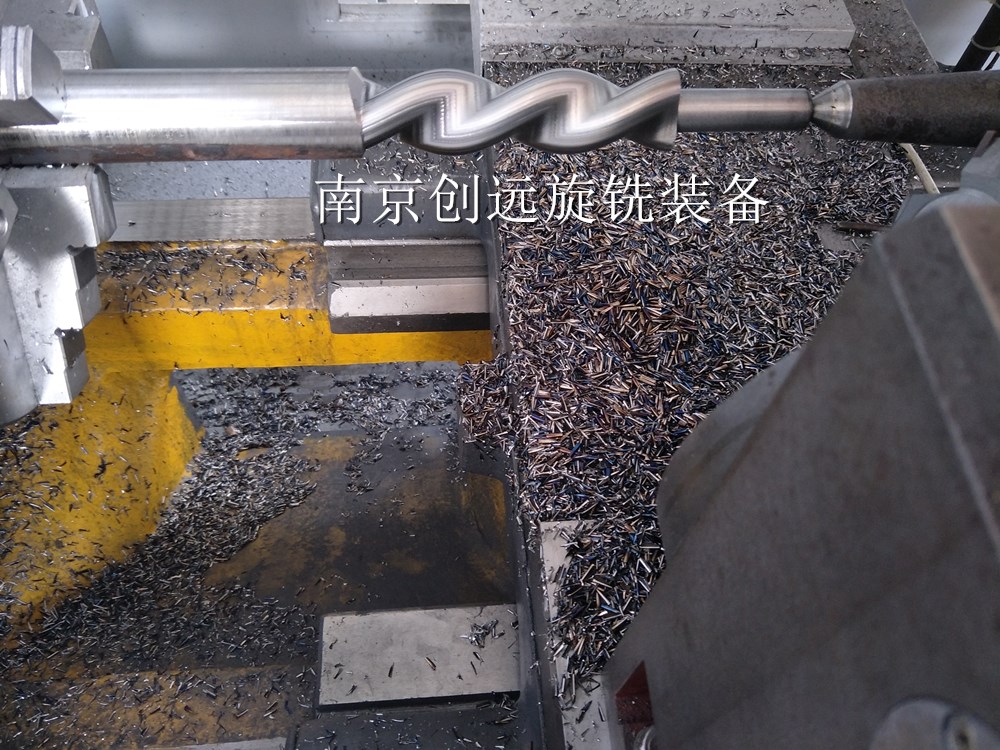

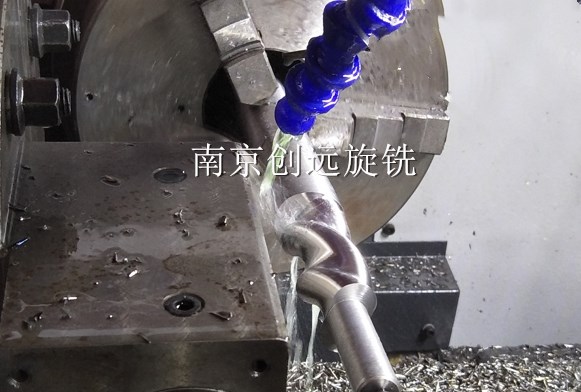

CYL200數控螺旋轉子旋風銑床，機床采用盤銑刀外銑削高效加工螺桿泵定子模芯，及異形螺桿轉子螺旋曲面；機床系統可實現X、Z、C軸及刀軸4軸3聯動控制，可對螺旋轉子螺桿軸異形截面進行曲線編程；
二、技術參數及配置
|
項目 |
單位 |
型號CYKL200 |
|
床身兩頂尖距 |
mm |
1000（長度按客戶需求定制） |
|
有效切削長度 |
mm |
750 |
|
床身導軌寬度 |
mm |
600 |
|
最大銑削直徑 |
mm |
Φ200 |
|
主軸轉速范圍C軸 |
rpm |
0-15 |
|
主軸通孔 |
mm |
102 |
|
銑頭安裝方式 |
|
前置式平導軌進給 |
|
銑刀軸轉速范圍 |
rpm |
200-500無極調速 |
|
銑刀軸電機功率 |
kW |
4.0變頻無極調速 |
|
銑頭可偏轉角度 |
|
90°-35° |
|
刀具形式 |
|
盤銑刀 |
|
數控控制系統 |
|
4軸3聯動西門子808D |
|
控制軸數 |
|
X/Z/C，銑刀軸B |
|
最小設定單位 |
mm |
0.001 |
|
X/ X/Z軸快移速度 |
m |
3/4 |
|
X X/Z軸行程 |
mm |
150/750 |
|
尾座套筒直徑/行程 |
㎜ |
Φ90/200 |
|
套筒內孔錐度 |
|
MT.6# |
|
冷卻泵電機 |
W |
120 |
|
潤滑系統 |
|
自動潤滑泵 |
|
電氣及變頻 |
|
施耐德 |
